jxf吉祥坊

经过精益出产严格品控的防水卷材历经远程跋涉终于达到客户手里，客户在使用过程中会因运输贮存、施工利用不当导致产品施工后未能达到预期的成效。今天对客户利用中常见问题的产生原因、解决规划及当苦衷项进行解析，为后期客户的使用躲避风险。

1.资料进场抽检厚度不够

原因分析

监理或测试人员未选用正确的测厚仪器。

谬误的丈量厚度工具（只合用于刚性材质厚度丈量）

解决规划

凭据GB/T 328.4-2007 构筑防水卷材试验步骤，丈量时应选用尺度所要求的测厚仪进行测试，而不能选用游标卡尺或千分尺进行丈量。

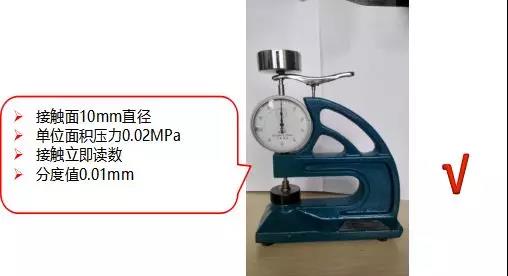

测厚仪

当苦衷项

热熔类卷材厚度测试接触后立即读数；自粘类卷材厚度测试轻轻落下立即读数。

2.热熔型改性沥青卷材施工后表表开裂

原因分析

卷材表表老化、PE隔离膜和沥青涂盖料收缩比不一致导致；

资料使用不切合尺度划定，上表表隔离资料PE膜或细砂的卷材暴露使用。

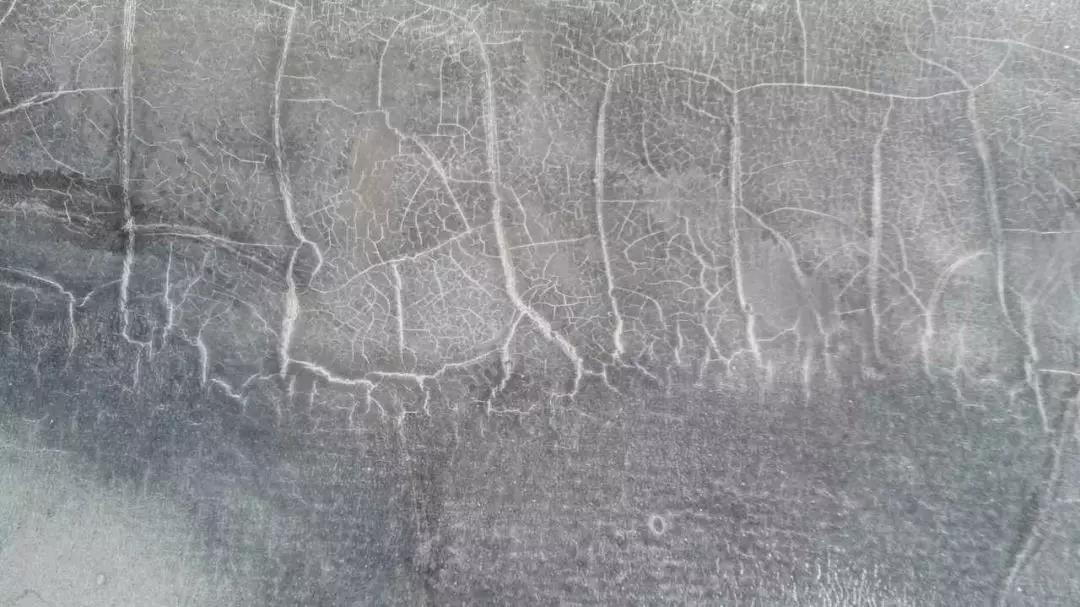

资料表表“龟裂”

解决措施

资料表表出现“龟裂”问题，因聚乙烯膜只是表表防粘资料不耐紫表线老化，应尽快做；げ；

凭据GB 18242-2008 尺度3.4用处中划定：暴露使用应选取上表表隔离资料为不通明的矿物粒料的防水卷材（页岩面卷材）。

3.立墙施工后滑移、脱落

1）热熔类卷材

原因分析

产品热熔过程中没有成熔融状态；

卷材顶端没有效金属压条进行固定；

未做砌墙等；，未按要求回填（野蛮回填）。

解决措施

凭据GB 50345-2012 屋面工程技术规范和GB 50108-2008 地下工程防水技术规范，热熔卷材要热熔充分，沥青油出油均匀，与基层实现满粘；

卷材顶端须用金属压条进行固定；

凭据GB 50108-2008 地下工程防水技术规范，回填前应该对防水资料采取；ご胧┰俳谢靥睿ㄈ缪∪”Ｎ掳濉⑵鲎┣交蚱渌柿细衾氡；ぃ；回填应分批、分段、分层回填。

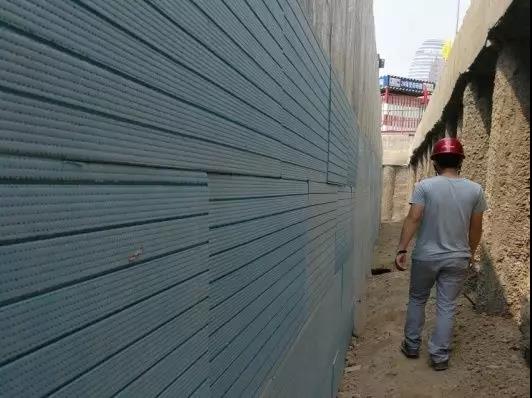

保温板隔离；

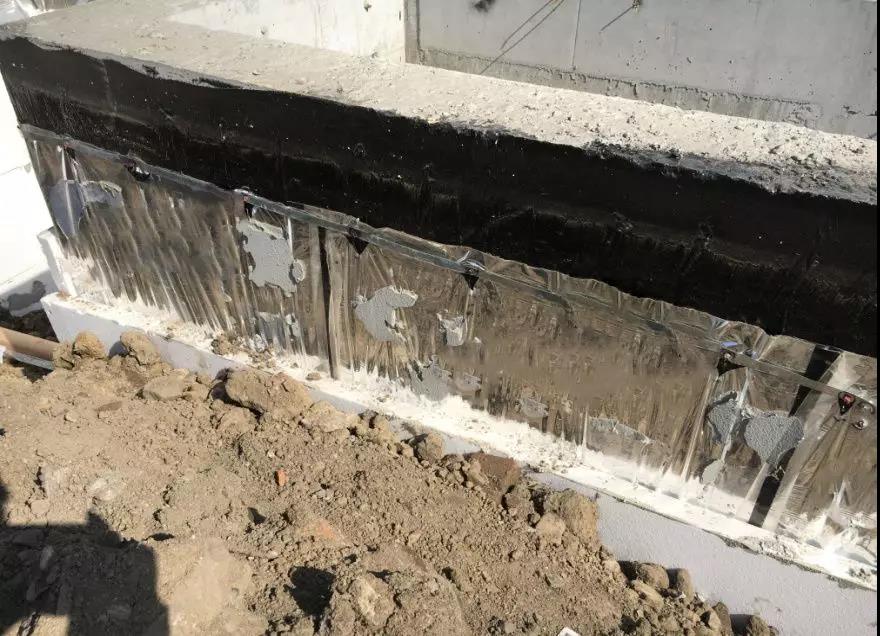

砌墙；

2）自粘卷材粘接不牢滑移、脱落

原因分析

基层的平坦度、干净度、湿润度不能满足施工前提；

温度的适应性（此处温度指资料与基层接触时的温度而非环境温度；温度直接影响着自粘产品的初粘性，初粘性的曲直又决定了施工时的初粘结成效）；

施工部位，分歧的施工部位有分歧的影响，在凹陷、凸起或阴阳角处，由于应力过大导致产品的翘边或者粘结不牢，有胎自粘产品容易出现此类问题。

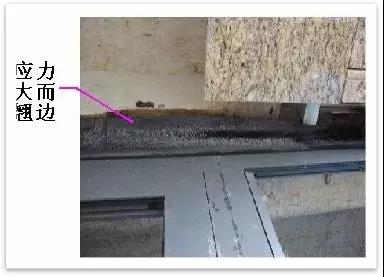

翘边问题

解决措施

凭据GB 50345-2012 屋面工程技术规范和GB 50108-2008 地下工程防水技术规范，防水层施工前必须将基层上的尘土、沙粒、碎石、杂物、油污和砂浆突起物断根干净；防水基层表表应清洁干燥，不得有明水或过于湿润，不然水分挥发时会导致卷材起鼓；

温度低于5℃时，必须借助于热熔或者热风装置粘结；温度低于15℃时，建议增长热熔或热风辅助；

转角处应凭据要求做半径为50mm的圆弧角，铺贴卷材时应维持松紧适中；天沟、檐沟、水落口、立面卷材收头处等基层与凸起屋面结构的交代处，以及基层转角处、防水层蹬爪力集中部位，在低温环境下粘接卷材时，容易产生空鼓、粘接不牢等细部节点处置不到位导致渗漏，因而该些部位必须使用热熔辅助施工，以达到满粘成效。

4.自粘卷材施工过程中隔离膜不易揭除

原因分析

资料存储不当导致部门地位破损，隔离资料嵌入涂盖猜中，出现不易揭膜景象；

环境温度高，太阳直射，卷材粘性增大，隔离资料不易揭除。

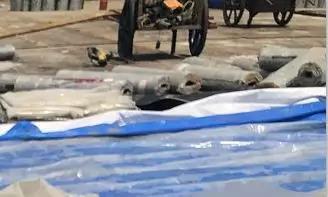

贮存不当

解决措施

凭据GB 23441-2007 自粘聚合物改性沥青防水卷材、GB/T 23457-2017 预铺防水卷材或GB/T 35467-2017 湿铺防水卷材尺度，卷材存储时应立放不超过单层，平放不超过五层，并遮蔽帆布；

夏季施工前卷材应存放在荫凉透风处，施工时再搬运到工地进行施工，开卷撕膜前预防阳光曝晒；夏季温度高时，可避开仗热的功夫段，选择迟早施工。

贮存当苦衷项

分歧类型、规格的产品应别离存放，不应混合。预防日晒雨淋，把稳透风。
贮存温度不应高于50℃（自粘45℃），有胎卷材立放贮存只能单层，运输过程中立放不超过两层，无胎自粘卷材横放不超过五层。需尽量预防将卷材长功夫存放在室表，即便加盖苫布，仍会加快自粘卷材的老化、机能衰减、施工粘接机能降落。
